Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Voir le sujet précédent Voir le sujet suivant Aller en bas

Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  nkino57 le Jeu 15 Sep 2016, 11:44

Bonjour,

Je recherche plus d'info sur mon tracteur Renault D22, portant le numéro de série 3165070 Type R7052 de 1957 aux dire des différentes plaques trouvées dessus.
Il est en configuration "vigneron" mais j'aimerais être sûr que le numéro de série correspond bien à un D22 vigneron.

Que peut on savoir de plus avec l'aide du numéro de série ?
Peut-on connaitre les options (double embrayage, boite avec démultiplicateur, barre de coupe, etc...) ajoutées sur le tracteur en sorti d'usine ?

Peut-on savoir dans quelle usine il a été construit et la date exacte de sorti d'usine (xx-xx-1957, si 1957 est l'année correspondante au numéro de série ?) ?

Je reste à votre disposition pour plus de questions, si besoin

Merci par avance pour les info,

Cordialement,


Dernière édition par nkino57 le Jeu 15 Sep 2016, 15:49, édité 2 fois

nkino57
Membre Actif
Membre Actif

Messages : 5
Date d'inscription : 15/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  jb23 le Jeu 15 Sep 2016, 12:52

Bonjour,

Et bienvenue sur le site de l'Amicale du Tracteur Renault (ATR).
Pour vous donner la date de fabrication de votre tracteur Renault D 22 il faut nous fournir les indications présentes sur la plaque ovale fixée sur le longeron droit de châssis avant sensiblement à l'aplomb du train avant.
Nous ne pouvons pas vous indiquer les options présentes sur votre tracteur en sortie d'usine car ces informations n'étaient pas enregistrées. Cependant si votre tracteur est équipé de réducteur de vitesses offrant 12 vitesses avant alors vous trouverez en partie avant de carter BV sur le flanc gauche du carter un levier de commande sensiblement identique au levier de crabotage de la prise de force qui lui est présent sur le flanc droit de carter BV (voir la notice d'utilisation et d'entretien de votre tracteur).
Pour savoir si votre tracteur est équipé de la prise de force indépendante (embrayage simple ou double) il faudra procéder aux manipulations ci-dessous pour statuer:
Pour vérifier si prise de force dépendante (embrayage simple) ou indépendante (embrayage double):
Avec embrayage double, toujours prise de force engagée, si vous actionnez la pédale d'embrayage juste pour arrêter l'avancement du tracteur (soit environ la moitié de la course de débrayage), l'arbre de sortie de prise de force continuera de tourner à sa vitesse d'origine.
Avec embrayage simple, toujours prise de force engagée, si vous actionnez la pédale d'embrayage juste pour arrêter l'avancement du tracteur (soit environ la moitié de la course de débrayage), l'arbre de sortie de prise de force s'immobilisera en même temps que l'avancement du tracteur.
Si votre tracteur est doté de la barre de coupe alors vous constaterez la présence d'un boitier de prise de mouvement d'entrainement de la barre de coupe présent sous le carter BV juste derrière le carter d'embrayage. La barre de coupe latérale Kuhn n'était jamais montée en usine mais toujours dans la concession qui livrait le tracteur au client.
Amicalement.

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 13945
Date d'inscription : 12/02/2008
Localisation : 72

Voir le profil de l'utilisateur http://www.atr-agri.com

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  nkino57 le Jeu 15 Sep 2016, 15:40

Bonjour,

Merci pour votre réponse très rapide.

Voici toutes les plaques usine que j'ai trouvé sur le tracteurs. Si cela peut aider.

Chassis type : 7052 Numero : 3165070


BV type 292-12 N°: 21635


R7052 11106


Embrayage Type 51201 n°: 20728

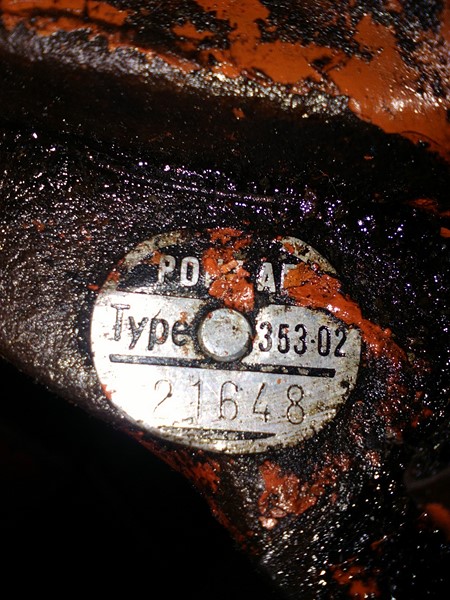

PONT AR Type 353-02 n°:21648


MWM Type : AKD112Z Moteur N° : 4107/542 Année : 1957

J'ai regardé suivant vos recommandations et effectivement, je n'ai pas de levier sur le flanc gauche, j'ai donc que 6 vitesses.
J'ai bien le double embrayage et j'ai un module de prise de force ventrale, sous le tracteur, donc il y avait une barre de coupe.
Cela me parait étrange, car il me semblait que les vignerons, de par leur faible largeur, ne pouvait pas avoir de barre de coupe... ?
Cela dit, il est en voie très large (soit presque comme un "normal"), cela explique peut-être ou je me trompe ?

Savez-vous combien de D22 vigneron ont été produit en tout et sur l'année du mien (1957) ?

Mécaniquement :-)

nkino57
Membre Actif
Membre Actif

Messages : 5
Date d'inscription : 15/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  jb23 le Jeu 15 Sep 2016, 17:06

Bonjour,

Bien, avec ces éléments je vais pouvoir vous répondre (les photos font gagner beaucoup de temps).
Votre tracteur Renault D 22 type technique 7052 N° de série 7211106 a été fabriqué à l'usine Renault du Mans en octobre 1957.
La BV qui équipe ce tracteur est effectivement une BV 6 vitesses.
Sauf erreur de ma part, l'embrayage est un embrayage simple, à confirmer.
Même si peu de ces tracteurs en version vigne ou étroite ont été équipés de barre de coupe, techniquement rien, à ma connaissance, n'interdisait cette adaptation surtout si le tracteur est en voie large.
Je ne peux pas répondre à votre question concernant le nombre de tracteur D 22 en version vigne ont été fabriqués par contre je peux vous dire que le nombre de tracteur D 22 fabriqués en toutes versions, normal, étroit, vigne, a été de 31210 tracteurs entre mars 1956 et mars 1960.
Votre tracteur est-il un vigneron (voie mini-maxi arrière 0,85 à 1,25 m) ou un étroit (voie mini-maxi arrière 0,90 à 1,40 m) ?
Amicalement.
TO 50

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 13945
Date d'inscription : 12/02/2008
Localisation : 72

Voir le profil de l'utilisateur http://www.atr-agri.com

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  nkino57 le Jeu 15 Sep 2016, 18:35

Bonjour,

Merci pour ces superbes infos.

Je confirme que le tracteur a un double embrayage... mais comme il semble un peut "bricolé", il est possible que ça a été ajouté/modifié par la suite, c'est pour cette raison que je souhaite être sûr qu'il s’agisse bien d'un Vigneron et pas un Normale, adapter en vigneron... ?
La voie arrière et avant sont entre 0,85 et 1,25 m.

Si je comprends bien le n° de série du tracteur est 7211106 et ne permet pas de savoir s'il s'agit bien d'un vigneron ou pas ?
Alors, celui qui est dans le losange, 3165070, correspond à quoi ?

J'ai une carte grise collection, réalisée avec l'aide de la FFVE.
Est-ce qu'il y a quelque chose de spéciale à indiquer sur la dénomination commerciale du fait que c'est un vigneron ou D22 "tout cours" suffis ?
Pour info, voici ce que j'ai :
D1 (marque) : RENAULT
D2 (Type variante version) : R 7052
D3 (Dénomination commerciale) : D22 (tout cours.... manque t'il quelque chose du fait que c'est un vigneron ?)
E (Numéro d'identification du véhicule) : 3165070 (c'est juste ? Il ne devrait pas y avoir 7211106 plutôt ?)
F1 (Masse en charge maximale ... admissible) : 6550 Kg
F2 (Masse en charge maximale ... admissible en service) : 6550 Kg
G1 (Poids à vide national) : 1363 Kg
P6 (Puissance administrative nationale) : 7

Toutes ces informations vous paraisses justes ?

Merci par avance pour votre retour,

Cordialement,

nkino57
Membre Actif
Membre Actif

Messages : 5
Date d'inscription : 15/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  jb23 le Jeu 15 Sep 2016, 23:48

Bonjour,

Seul le type technique (7052) est important pour la préfecture.
Il n'y avait pas de différenciation entre type technique et type commerciale selon que l'on était en agricole, étroit ou vigneron, nous avions toujours un D 22 en type technique 7052.
Sur les premiers tracteurs fabriqués, le N° de plaque losange était un N° d'ordre et le N° de série était indiqué sur la plaque ovale. Courant 1958 la plaque ovale a disparu et le N° de série était indiqué sur la plaque losange.
D1 (marque) : RENAULT
D2 (Type variante version) : R 7052
D3 (Dénomination commerciale) : D22
E (Numéro d'identification du véhicule) : 3165070
F1 (Masse en charge maximale ... admissible) : 2490 Kg
F2 (Masse en charge maximale ... admissible en service) : 6990 Kg
G1 (Poids à vide national) : 1480 Kg
P6 (Puissance administrative nationale) : 7
Amicalement.

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 13945
Date d'inscription : 12/02/2008
Localisation : 72

Voir le profil de l'utilisateur http://www.atr-agri.com

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  nkino57 le Ven 16 Sep 2016, 08:37

Bonjour,

Et encore une fois, merci pour vos bonnes infos :-) !

Donc mes poids sont tous faux, mais la carte grise est faite.
Comment je peux faire pour corriger ? C'est possible ou il est préférable de laisser comme ça ?
(Le vigneron n'est pas plus léger que l'agricole ? C'est le poids (G1) d'un vigneron que vous m'avez donnée ?)

Vous me dite que normalement il devrait y a voir un embrayage simple d'après sa plaque. Quel aurait été le numéro de plaque pour dire que c'est un double ?
Même question pour une boite 12 vitesses (6 vitesse avec réducteur).

Sauf erreur de m'a part, il est assez rare de trouver des d22 avec réducteur et encore plus si c'est un vigneron, non ?

Dernière question, j'ai des roues en 16x6.00 à l'avant et 28x10 à l'arrière, ces tailles peuvent correspondre aux vignerons ?

Cordialement,


nkino57
Membre Actif
Membre Actif

Messages : 5
Date d'inscription : 15/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  jb23 le Ven 16 Sep 2016, 10:17

Bonjour,

Vous refaites la carte grise avec les infos de la précédente carte grise pour éviter toute remarque de la Préfecture.
A équipement égal la différence de poids entre le tracteur agricole et le vigneron est de 30 kg.
Le N° de série du tracteur n'est pas influencé par les équipements comme réducteur ou embrayage double.
Comme toutes le options c'était le choix du client d'opter pour la BV 6 ou 12 vitesses mais comme il y avait un coût supplémentaire, le client restait souvent à l'équipement de base donc 6 vitesses surtout que les vitesses au dessous de 2,6 km/h ne sont utilisées que pour des utilisations bien spécifiques, maraichage par exemple.
A l'origine le D 22 en version vigne était équipé de pneumatiques avant 500x16 et arrière 10x28.
Amicalement.

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 13945
Date d'inscription : 12/02/2008
Localisation : 72

Voir le profil de l'utilisateur http://www.atr-agri.com

Revenir en haut Aller en bas

Re: Plus d'info sur mon D22 "vigneron", numéro de série 3165070 Type R7052 de 1957...

Message  nkino57 le Ven 16 Sep 2016, 11:07

Ok très bien, tout est notés et merci pour tout ! Very Happy

A bientôt,

Mécaniquement.

nkino57
Membre Actif
Membre Actif

Messages : 5
Date d'inscription : 15/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
