Warning, centrale feu detresse

3 participants

Aller en bas

Warning, centrale feu detresse  Empty Warning, centrale feu detresse

Message  mailing Jeu 22 Juil 2021, 18:13

Bonjour.

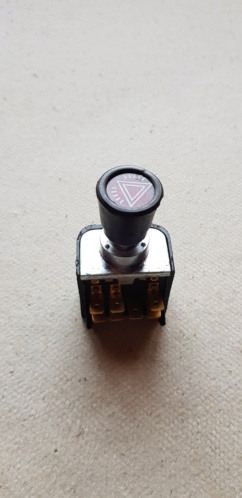

Après avoir cramé le faisceau électrique de mon 651-4 , je cherche donc à remettre en état tout l'électricité. Je bute sur un problème : je possède tout le schéma électrique mais il est avec les warning que je n'avais pas sur le mien. Je n'est donc ni le warning d'origine ni réussi à en trouver un, j'ai donc une version compatible mais qui ne possède que 7 connecteurs au lieu de 10. Pouvez vous me fournir un schéma pour l'adapter ? Ou à défaut un schéma avec les repères de celui d'origine et j'essayerai d'en faire une adaptation ? Voici en photo celui acheté.
Amicalement Warning, centrale feu detresse  20210711
Warning, centrale feu detresse  16269610

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  jb23 Jeu 22 Juil 2021, 19:35

Bonjour,

Cette pièce n'étant pas d'origine, je ne sais pas répondre sur le branchement de cet appareil.
Amicalement.

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 27330
Date d'inscription : 12/02/2008
Localisation : 72

http://www.atr-agri.com

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Ven 30 Juil 2021, 09:43

Bonjour.
Merci pour la réponse. C'est sur que c'est bien galère a refaire tout l'électricité quand vous n'avez pas le contacteur de contact, feu de détresse, centrale clignotante d'origine... bref je vais y arriver en recoupant les différents plans mais c'est du temps quand même. Par contre je n'arrive pas a trouver un contacteur de stop compatible ou d'origine, auriez-vous sa référence ?
Amicalement

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  jb23 Ven 30 Juil 2021, 17:52

Bonjour,

La référence d'origine du contacteur de stop est 7700648050.
Amicalement.

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 27330
Date d'inscription : 12/02/2008
Localisation : 72

http://www.atr-agri.com

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Sam 31 Juil 2021, 18:26

Bonjour.
Merci, impossible de le trouver sur internet, je vais donc devoir commander avec claas. Par contre j'ai cherché à changer le neiman pour repasser sur de l'origine et j'ai donc trouvé la référence sur tracto pièces, j'ai ensuite cherché cette même référence sur Amazon ( compte prime) et il y a une différence de prix énorme je trouve ! (44e sur Amazon et 97e sur tracto pièces...) . J'ai l'impression que chacun met un peu la référence qu'ils veulent...

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  jb23 Sam 31 Juil 2021, 19:01

Bonjour,

Chez Tracto-Pièces vous pouvez avoir le contacteur à clé référence RL 537793 pour 33 euros qui peut remplacer le contacteur Bosch à 97 euros.
Amicalement.

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 27330
Date d'inscription : 12/02/2008
Localisation : 72

http://www.atr-agri.com

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Mer 11 Aoû 2021, 01:14

Bonjour.
J'ai refait une bonne partie de mon électricité. Mes warning fonctionnent, par contre je n'entends pas la centrale clignotante quand je met en fonctionnement les clignotants. Serait il possible de me préciser qu'elles sont les voyants qui s'allument et s'éteint en position AVC et APC? En gros se qui se passe sur les cadrans suivant la position de la clé de contact.
Amicalement

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  jb23 Mer 11 Aoû 2021, 01:32

Bonsoir,

Contact coupé ==> aucun témoin allumé au tableau de bord,
contact mis moteur à l'arrêt ==> témoins de charge et de pression d'huile allumés
contact mis moteur en marche ==> les témoins de charge et de pression d'huile doivent d'éteindre dès la mise en marche du moteur. Si l'un ou l'autre de ces témoins s'éclaire moteur en marche alors il y a alerte soit de surchauffe moteur ou de défaut de pression d'huile pour la lubrification du moteur.
Amicalement.

jb23
Membre de l'A.T.R
Membre de l'A.T.R

Messages : 27330
Date d'inscription : 12/02/2008
Localisation : 72

http://www.atr-agri.com

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Jeu 12 Aoû 2021, 13:30

Bonjour. Je sèche complet sur le fonctionnement des clignotants. Je ne vois pas ça qui doit être branché sur les fiches du milieu entre les lignes de droite et gauche des clignotants sur l'interrupteur de ceux-ci. A défaut serait il possible d'avoir un schéma de câblage qui shunterait la centrale warning ?
Amicalement

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Jeu 12 Aoû 2021, 13:34

Je sais que cest la centrale warning de brancher dessus mais quelles sont exactement l'information qu'envoie cette centrale vers l'interrupteur de clignotants

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  Goldenboy Jeu 12 Aoû 2021, 14:53

Bonjour voici :

https://servimg.com/view/14259554/185

https://servimg.com/view/14259554/186

Goldenboy
Membre Actif
Membre Actif

Messages : 170
Date d'inscription : 22/03/2012
Age : 42
Localisation : Caen

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Jeu 12 Aoû 2021, 15:28

Bonjour.
Merci mais du coup seul la centrale clignotante est alimentée en 12v et non l'interrupteur de clignotant d'après le 1er branchement 12?

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Jeu 12 Aoû 2021, 16:00

On est d'accord que je suis sensé entendre la centrale clignotante et voir le voyant du tableau de bord clignoté en activant l'interrupteur de clignotants ? Ou cela se produit que lors de l'activation des feux de détresse ?

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Jeu 12 Aoû 2021, 16:12

Voici mon câblage avec warning ok mais pas pour les clignotants
Warning, centrale feu detresse  20210810

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Jeu 12 Aoû 2021, 16:15

Warning, centrale feu detresse  20210812
Warning, centrale feu detresse  00707-11

mailing
Membre Actif
Membre Actif

Messages : 82
Date d'inscription : 17/07/2019

Revenir en haut Aller en bas

Warning, centrale feu detresse  Empty Re: Warning, centrale feu detresse

Message  mailing Jeu 12 Aoû 2021, 21:34

Bonjour. Bon je suis désolé mais mon câblage est bon, en fait on entends la centrale avec les warning tout en ayant pas branché d'ampoules alors que cela n'est pas vrai pour les clignotants... Et j'avais mis en doute mon interrupteur de détresse sur une sortie qui n'avait pas de contact mais en fait c'est parce que le bouton de warning n'était pas assez enfoncé...
